今天跟大家一起探讨一下电学类实用新型专利申请撰写时的一些问题。
一、电学类专利的撰写思路
       在为申请人保护专利最大权益下不丧失新颖性及创造性，独权中应采用上位概括语言对文案的最主要发明点进行描述，可将电路中实现某种功能的部分概括成模块，在该模块中还可以细分成几个单元。从权可以针对独权中概括的技术特征进行细化做进一步的限定，如对电路中各个功能模块或单元的限定，对具体电路中各个电子元件连接关系的限定等。并且应注意要有一定的层次感，使整个发明得到充分说明并得到最大范围的保护。
二、电学类实用新型专利的撰写方式
       在撰写电学类专利时，针对不同的案件，权利要求采用的撰写方式也有所不同，总体而言，一般有下面几种撰写方式：
1、信号流式权利要求

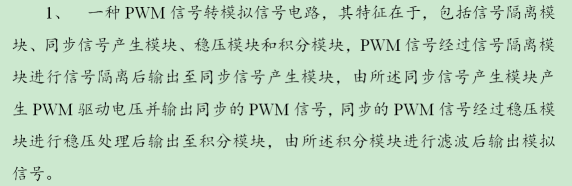

       此种方式就是将各个模块的连接关系通过信号或者的流向来表述出来，例如：
，根据电流或者信号的流向可以很明确的得出电路结构及其连接关系，因此这种权利要求很清楚的限定了请求保护的范围。（为了避免出现保护范围不清楚，一般建议在说明书中还是写明各个模块的具体连接关系）。
2、功能限定式权利要求

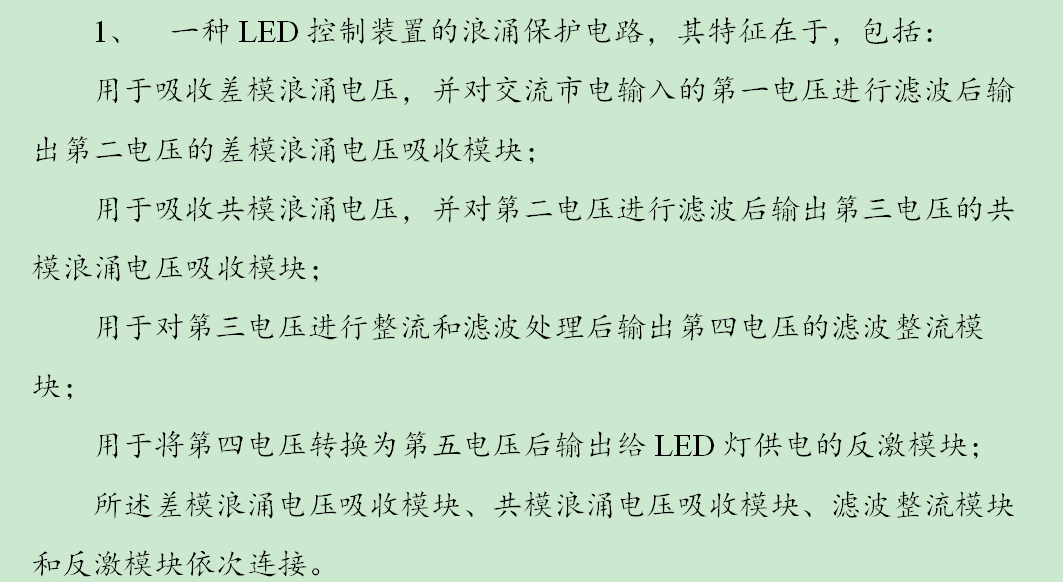

      此种方式即用功能限定的方式来描述各个模块的功能，然后加上各个模块的连接关系，例如：
，这种方式使权利要求清楚，也可使技术方案得到恰当的保护，但是如果将功能限定的部分删除，写成“包括差模浪涌电压吸收模块、共模浪涌电压吸收模块、滤波整流模块和反激模块；所述差模浪涌电压吸收模块、共模浪涌电压吸收模块、滤波整流模块和反激模块依次连接”这样的方式，由于各模块名字可能是自己命名，无法清楚表明模块的功能，各部分缺乏电路功能的限定，容易导致权利要求保护范围的不清楚，所以这种写法一定加上功能限定。
3、电路元件具体连接方式权利要求

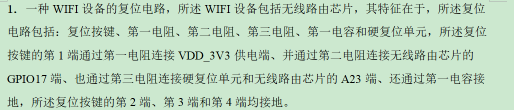

      此种方式就是以在独权中写出电路的具体元器件构成及其连接关系，其请求保护的范围的权利要求更加具体，一般针对在以及功能的电路中的具体某一电路进行改进的方案中进行撰写，例如：

三、写法的选择
       每一种写法都有其优点和缺点，我个人一般优选信号流的方式进行撰写，信号流的方式可以通过信号的流向来清楚的表现出电路中各个模块的连接关系，可以很明确的根据信号的流向得到电路结构及其连接关系，清楚的限定保护范围，相比于功能限定式权利要求，其实质上是一种开放式写法，各个模块并不限于信号流中所写的功能，还能够实现其它的功能；而功能限定式权利要求，由于对各个模块已经进行了功能限定，所以这种写法信号流封闭，模块的功能也封闭，个人认为其更偏向于封闭式写法，相比于信号流的方式，实际上保护范围更小；至于电路元件具体连接方式权利要求的撰写方式，由于具体到了电路元件，其保护范围肯定更小，一般用在对现有功能模块的具体电路进行改进的方案中。
四、电学类实用新型专利撰写可能出现的问题
1、说明书公开不充分
      说明书公开不充分一般有下列几种情况
     （1）说明书中只记载了各个功能模块，说明书附图中也只有模块框图，缺少具体的电路原理图，在目前的审查力度下，这种撰写文件很容易出现说明书公开不充分的审查意见，最终驳回。

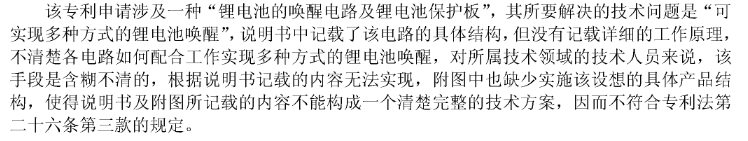

     （2）根据审查员而定，说明书中有具体的电路结构，但是缺少对部分或者全部电路的原理描述，这种情况也容易出现说明书公开不充分的问题，例如附件1中的案子，虽然有具体的电路结构，但是还是出现了如下的审查意见：

      （3）说明书中出现的部分电路名称没有对应的具体电路连接关系，也可能出现说明书公开不充分的问题，即便出现的电路与发明点并无关系，例如附件2中的案子，其中出现了与发明点不相关的功能电路，但是还是收到了这样的审查意见：

      （4）未给出电路中涉及的一些芯片的型号，导致说明书公开不充分。
五、总结
1、对于电学类实用新型，一定不能只有功能模块，还需要有功能模块的具体电路，并加上原理描述以及电子元件的功能描述，此外，对于出现的一些与发明点不相关的电路，如果可以举例，就写出其具体的电路连接关系和原理，如果无法找到具体的电路，也尽量在说明书中写明“所述XX电路为现有技术，在此不再详述”这样的话语；另外，如果电路涉及芯片，一定要给出芯片的具体型号和其引脚连接关系，以避免出现说明书公开不充分的问题。
2、非保护客体
      由于电路类专利一般采用多个模块协同工作的方式进行撰写，在给模块命名时，一些模块都是自己命的名字，这些模块实现的功能既可以由硬件完成，又可以由软件完成，所以这时候不同的审查员可能出现不同的判断，就很可能收到非保护客体的审查意见，这时候个人觉得在撰写时应该注意以下几点：
      （1）应当尽量对整体结构进行细分，划分出多个模块，每个模块实现单一的功能，而且最好每个单独的模块都是常见的硬件单元避免一个模块完成所有的功能，因为一个模块完成所有功能极容易被审查员主观认为此是一种计算机程序完成的。
      （2）尽量避免计算机程序在文中的出现，与软件相关的方案不要出现，或者可描写软件程序相关的一些功能电路，例如滤波、放大等等，而且要明确技术问题，弱化或者直接不描述软件解决的技术问题，或者明确举例写明软件实现功能的部分为现有技术。
      （3）可以是软件程序或者硬件结构的功能模块最好在说明书中写明是硬件结构，例如由芯片完成时，要写明芯片的型号的引脚连接关系，引脚连接关系可以表明功能可通过芯片引脚的高低电平判断来实现，从而避免给审查员此方案涉及计算机程序的印象。
