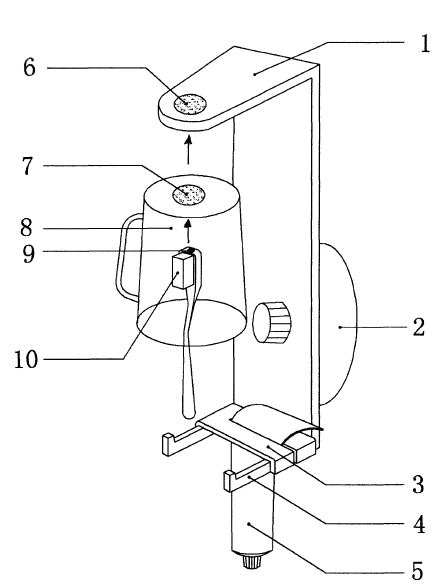

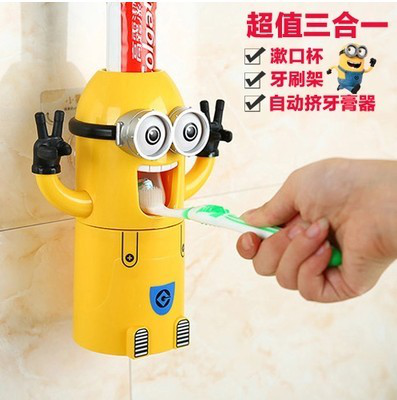

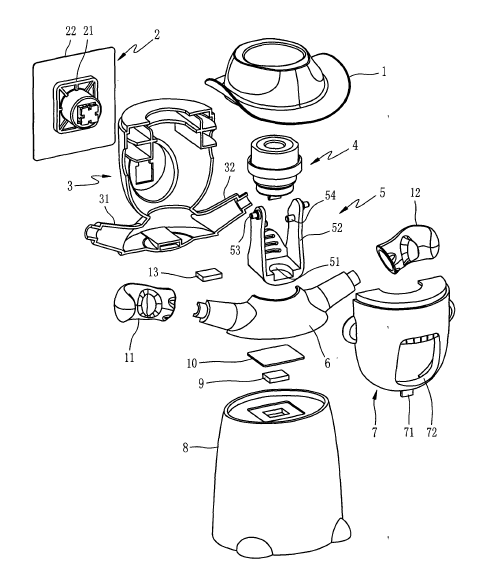

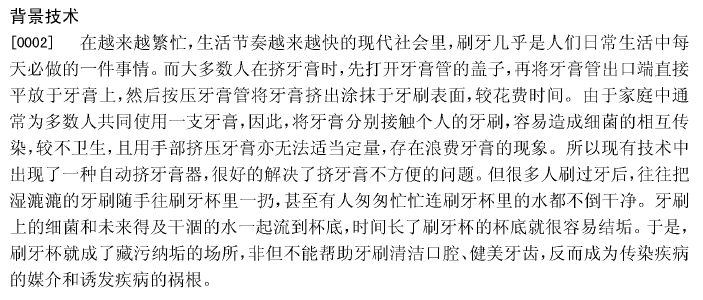

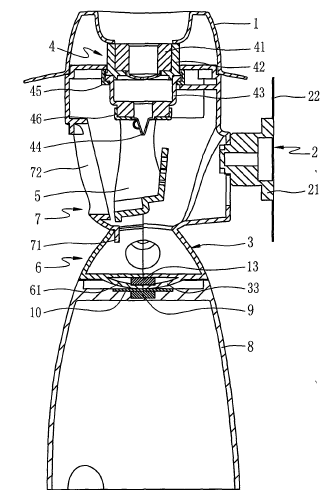

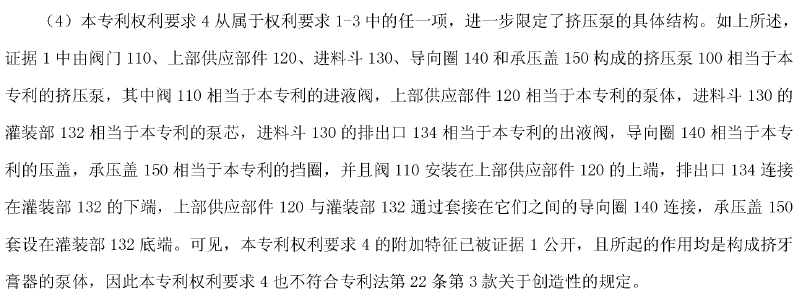

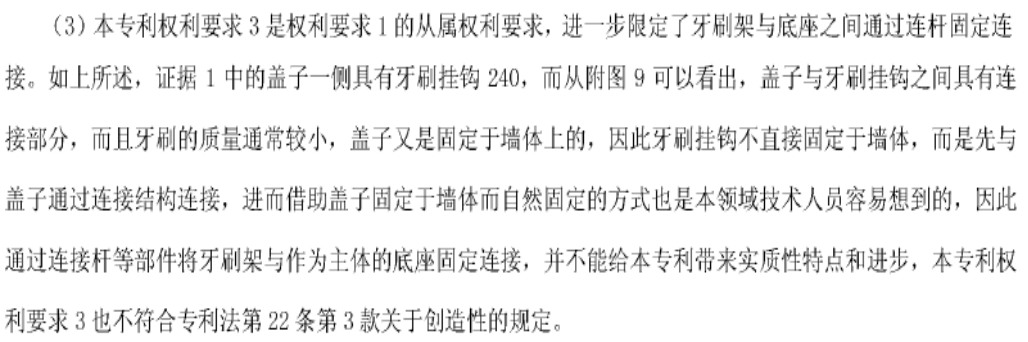

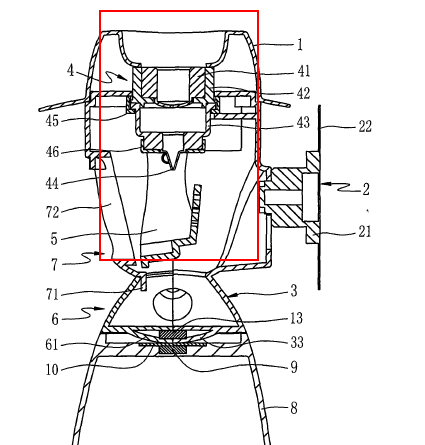

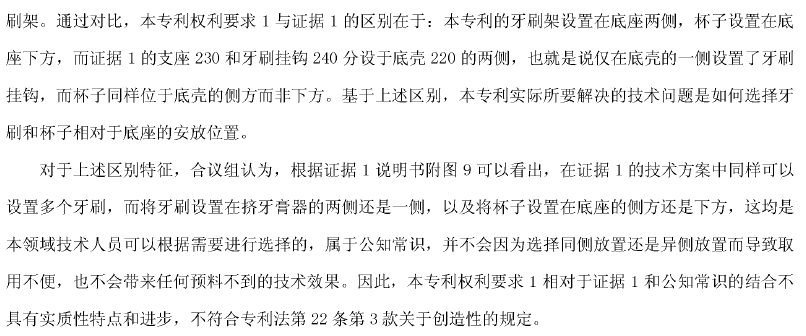

4.根据权利要求1-3任一项所述的多功能挤牙膏器，其特征是：所述挤压泵(4)包括泵体(42)、泵芯(43)、进液阀(41)、出液阀(44)、压盖(45)和挡圈(46)，所述进液阀(41)安装在泵体(42)的上端，所述出液阀(44)连接在泵芯(43)的下端，泵芯(43)与泵体(42)通过套接在它们之间的压盖(45)连接，挡圈(46)套设在泵芯(43)的底端。

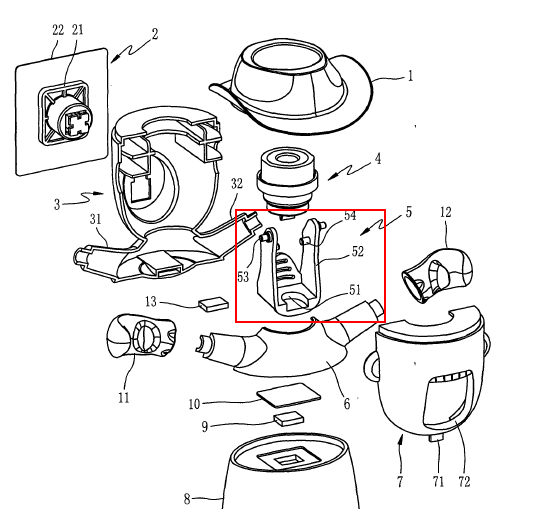

       5.根据权利要求4所述的多功能挤牙膏器，其特征是：所述挤压部件(5)包括推板(51)，推板(51)的两侧设置有侧板(52)，侧板(52)的外侧面上端分别设置有转轴(53)，内侧面分别设置有挤压杆(54)。

       6.根据权利要求5所述的多功能挤牙膏器，其特征是：所述进液阀(41)和出液阀(44)的端部具有沿牙膏流动方向逐渐减小的结构，在所述端部上设置有细长开口。

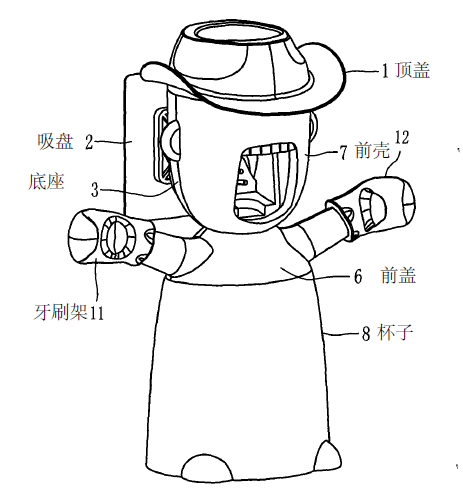

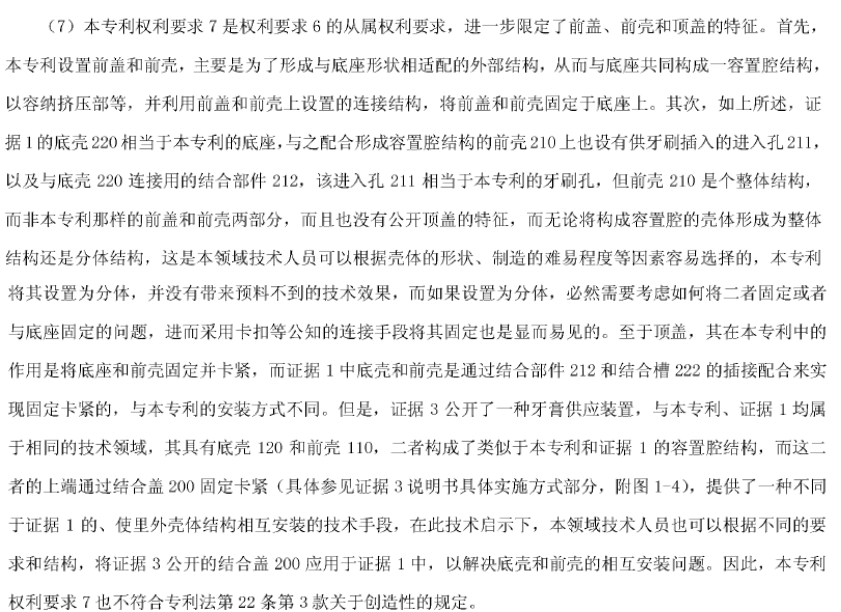

       7.根据权利要求6所述的多功能挤牙膏器，其特征是：所述底座(3)前方设置有与其连接的前盖(6)和前壳(7)，所述前壳(7)底部设置有卡扣(71)，在该前壳(7)上还设置有放入牙刷的牙刷孔(72)，位于底座(3)和前壳(7)上端还设置有顶盖(1)。

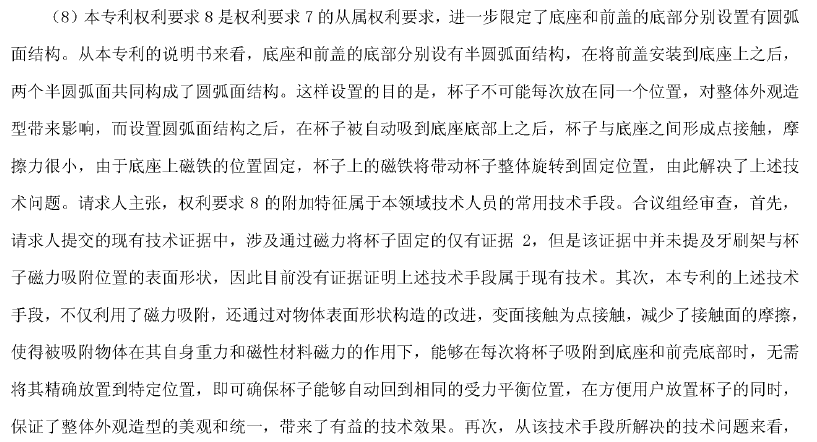

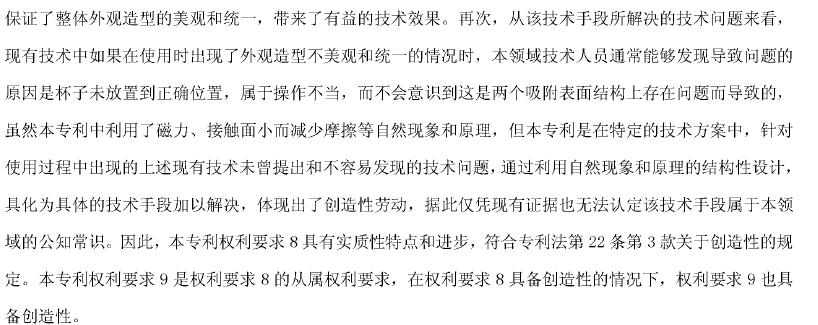

       8.根据权利要求7所述的多功能挤牙膏器，其特征是：所述底座(3)和前盖(6)的底部分别设置有圆弧面结构(33、61)。

       9.根据权利要求8所述的多功能挤牙膏器，其特征是：所述底座(3)后部设置有吸盘(2)或双面胶，该吸盘(2)包括基座(21)和薄膜(22)，该薄膜(22)采用PVC静电薄膜，连接于基座(21)的一侧，并与基座(21)的连接处溶为一体。

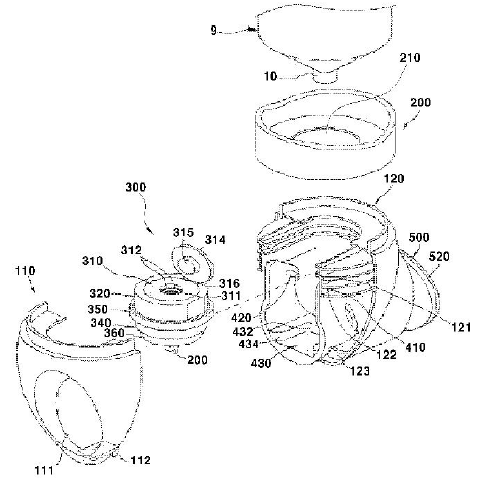

       证据3

       对比涉案专利

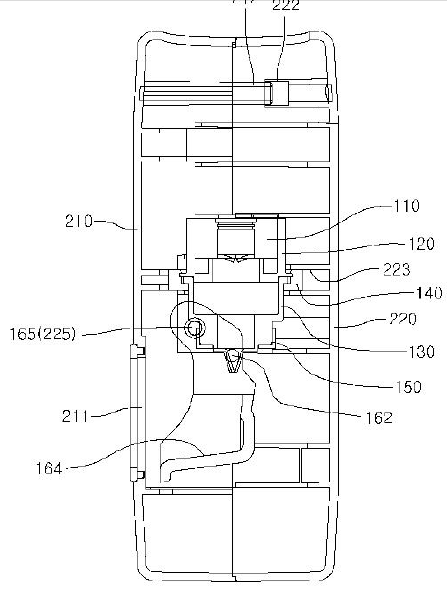

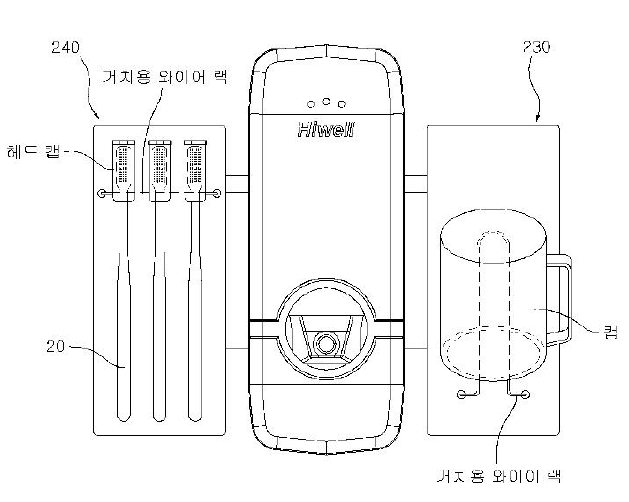

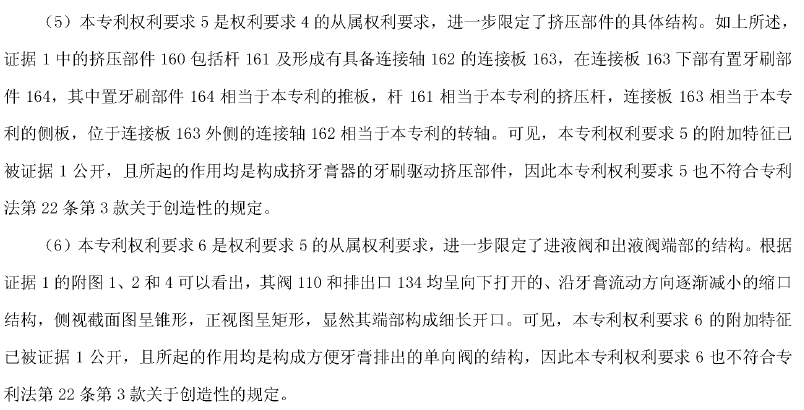

       5.根据权利要求4所述的多功能挤牙膏器，其特征是：所述挤压部件(5)包括推板(51)，推板(51)的两侧设置有侧板(52)，侧板(52)的外侧面上端分别设置有转轴(53)，内侧面分别设置有挤压杆(54)。

       6.根据权利要求5所述的多功能挤牙膏器，其特征是：所述进液阀(41)和出液阀(44)的端部具有沿牙膏流动方向逐渐减小的结构，在所述端部上设置有细长开口。
